產品介紹

Product Introduction

單缸圓錐破碎機

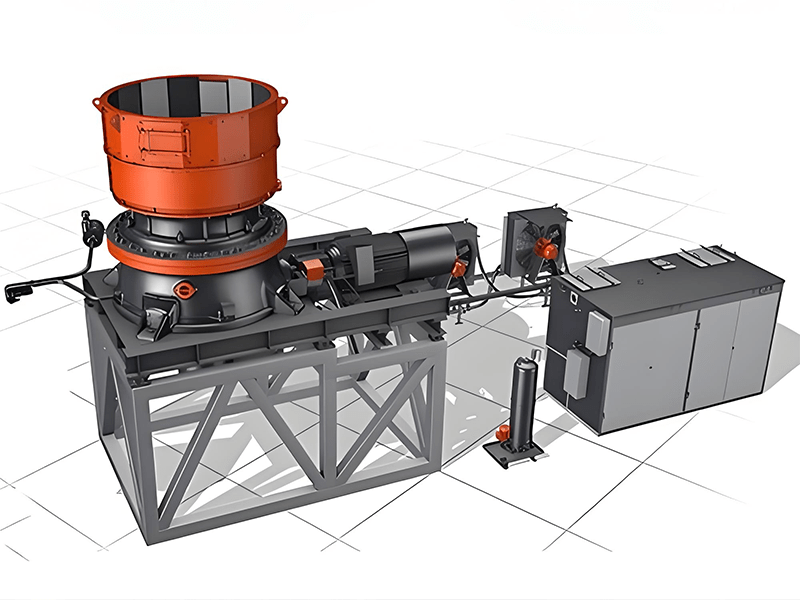

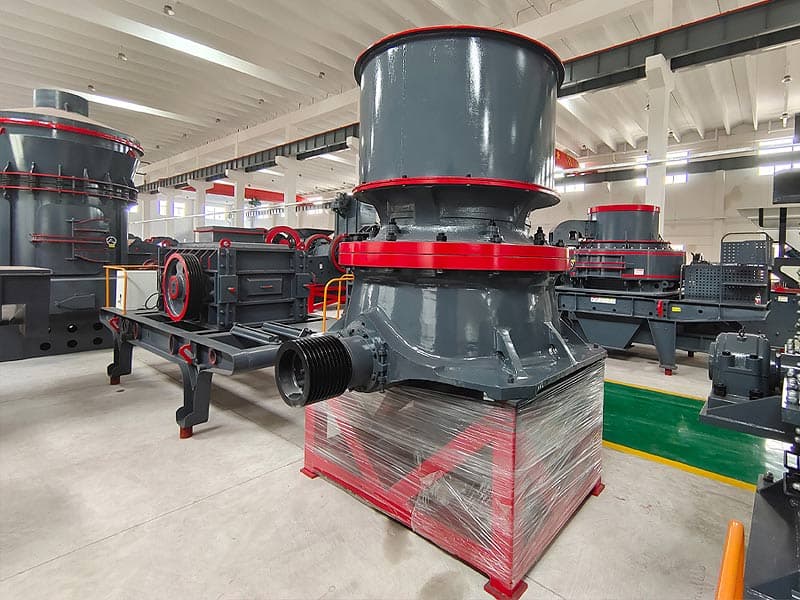

Single Cylinder Cone Crusher

GPD單缸圓錐破碎機是一種現代化的破碎設備，采用單缸液壓系統進行破碎腔的調節和控制。它設計簡潔緊湊，由主軸、破碎錐體和調節套等基本部件組成，旨在高效地破碎各類中等硬度及以上的礦石和巖石。該設備結構合理，操作便捷，適用于礦山、建筑等行業中需要穩定、高效破碎解決方案的場合。

生產能力：40-1000（t/h）
給料尺寸：70-300（mm）
適用物料：鐵礦石、銅礦石、鋅礦石、石灰石等。
應用領域：礦山、建筑、道路建設、化工等。

在線咨詢

立即留言

13816711123

產品特點

單缸液壓調節

采用GPD單缸液壓系統進行破碎腔的調節和控制，能夠快速、精確地調整破碎腔的尺寸和形狀，以適應不同物料的破碎需求。

穩定可靠的運行

GPD單缸圓錐破碎機運行穩定，具備良好的穩定性和可靠性，適合長時間連續運行，保證了生產過程的穩定性和持續性。

簡潔緊湊的結構

單缸圓錐破碎機結構簡單，由主軸、破碎錐體和調節套等基本部件組成，設計緊湊，便于制造和維護，提高了設備的可靠性和運行效率。

高效破碎能力

通過優化的破碎腔設計和液壓調節系統，實現了高效的破碎作業，能夠處理各類中等硬度及以上的礦石和巖石，提升了生產效率。

工作原理

進料與分布：物料通過進料口進入破碎機內部，由進料系統分布到破碎腔內。
壓碎與破碎：物料在偏心軸的旋轉作用下，經過破碎錐體的擠壓和破碎殼體的摩擦，完成初級壓碎和次級破碎，將大塊物料逐漸破碎成所需的小顆粒。
單缸液壓調節：采用單缸液壓系統調節破碎腔的大小和形狀。通過控制液壓缸的活塞位置，調整破碎錐體的位置，以適應不同粒度和形狀的物料要求。
成品排出：經過破碎后的物料通過排料口排出，形成所需的成品顆粒。排料口的尺寸可以通過液壓系統精確控制，確保成品的均勻性和質量。
密封防塵：設備采用有效的密封裝置，防止破碎過程中的粉塵泄漏，保持操作環境的清潔和安全。
穩定運行與維護：整個工作過程中，GPD單缸圓錐破碎機結構穩定，零部件設計精良，能夠長時間穩定運行。定期維護和保養液壓系統和其他關鍵部件，可以確保設備的高效運行和長壽命。

77%節約成本

99%效率提升

100%服務響應式

技術參數

規格型號		GDP 300			GDP 500			GDP 800
錐底直徑		1200			1650			2200
給料口尺寸		220	150	80	300	230	100	350	290	130
排礦口調整范圍		20-50	9-25	5-13	25-60	13-30	7-14	30-60	15-35	8-15
錐底最大給料尺寸		165	130	70	240	195	85	300	230	110
產量（t/h）		90-260	45-120	40-100	210-480	128-280	100-200	600-1000	350-680	260-400
主電機	型號	Y315M2-6			Y315M2-6			Y400-6
	功率	220			315			400
	電壓	380			380			380
轉動次數（次/min）		300			250			160
潤滑站容量（L/min）		63			125			250
機器外形尺寸	長	3.95			3.37			4.7
	寬	1.9			2.6			3.6
	高	3.14	3.1	3.06	4.1	4.04	3.99	5.4	5.4	5.4
機器重量		19	18.6	18.6	37.1	37	36.9	77.9	77.1	76.8
備注		1、機器總重不含電機2、電機與主機均未皮帶傳動
